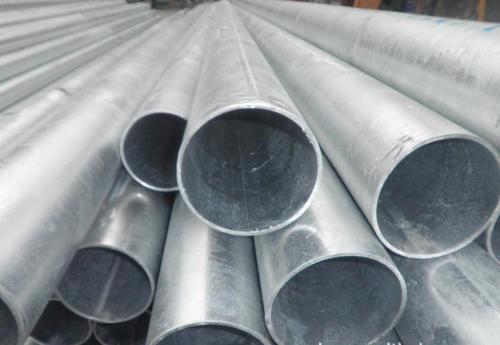

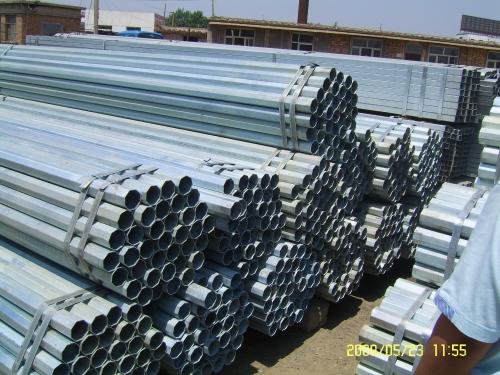

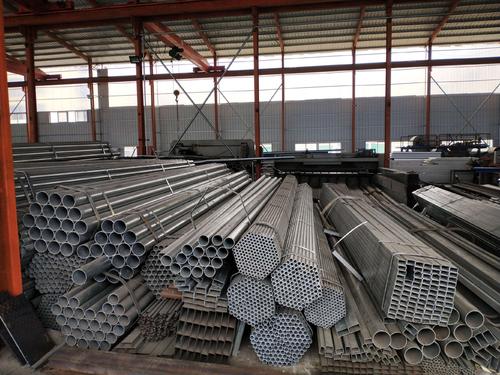

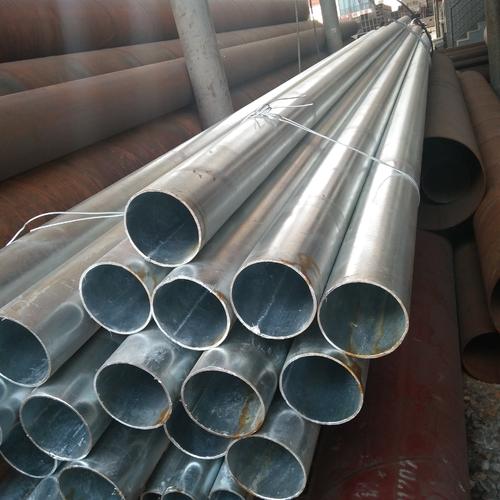

低壓流體輸送用鍍鋅焊接鋼管
|
標準名稱 |
低壓流體輸送用鍍鋅焊接鋼管 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
標準類型 |
中華人民共和國國家標準 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
標準號 |
GB/T 3091—93 代替GB 3091—82 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
標準發布單位 |
國家技術監督局1993-02-17批準 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
實施日期 |
1993-10-01實施 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
標 準 正 文 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 主題內容與適用范圍 本標準規定了低壓流體輸送用鍍鋅焊接鋼管的尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書。 本標準適用于輸送水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體或其他用途的熱浸鍍鋅焊接（焊或電焊）鋼管。 2 引用標準 GB 244 金屬管彎曲試驗方法 GB 2102 鋼管驗收、包裝、標志及質量證電書的一般規定 GB 3092 低壓流體輸送用焊接鋼管 YB 230 可鍛鑄鐵管接頭 YB 238 鋼制管接頭 YB 822 圓錐狀管螺紋 3 分類 鋼管按壁厚分為普通鍍鋅鋼管和加厚鍍鋅鋼管。 鋼管按管端形式分為不帶螺紋鍍鋅鋼管和帶螺紋鍍鋅鋼管。 4 尺寸、外形及重量 外徑和壁厚 鋼管在鍍鋅前（以下簡稱黑管）的外徑和壁厚尺寸及其允許偏差應符合表1的規定。 表1中所列尺寸及理論重量均指黑管。 根據需方要求，可供應表1以外其他尺寸的鍍鋅鋼管。 表1
注：1）公稱口徑，表示近似內徑的參考尺寸。對各種規格的鋼管，其外徑?jīng)Q定于YB822所規定的尺寸。每種規格的實際內徑隨著管壁厚度而變化公稱口徑不等于外徑減2倍壁之差。 長度 4.2.1 通常長度 鍍鋅鋼管的通常長度為4～9m。每批允許交付重量不大于總重量5%、長度不小于2m的短尺鋼管。 4.2.2 定尺長度
鍍鋅鋼管的定尺長度應在通常長度范圍內，其長度允許偏差為 4.2.3 倍尺長度
鍍鋅鋼管的倍尺長度應在通常長度范圍內，其全長允許偏差為 彎曲度 鍍鋅鋼管應具有使用性的直度，或由供需雙方協議規定彎曲度的指標。 端頭形狀 鍍鋅鋼管的兩端應在鍍鋅前與鋼管軸線切成直角，切口內外毛刺高度均不得大于0.5mm。 交貨重量 鍍鋅鋼管以實際重量交貨。也可按理論重量次貨。 鍍鋅鋼管的每米重量（鋼的密度為7.85kg/dm3）按下式計算： W=C〔 66(D—S）S〕 式中：W——鍍鋅鋼管的每米重量，kg/m； C——鍍鋅鋼管比黑管增加的重量系數，見表2； D——黑管的外徑，mm； S——黑管的壁厚，mm。 標記舉例 公稱口徑為40mm的鍍鋅鋼管： 不帶螺紋的普通鍍鋅爐焊鋼管 鋅爐管光—40—GB/T 3091—93 帶錐形螺紋的加厚鍍鋅電焊鋼管 鋅電管錐厚—40—GB/T 3091—93 表2
5 技術要求 牌號和化學成分 鍍鋅鋼管用鋼的牌號和化學成分應符合GB 3092所規定的黑管用鋼的牌號和化學成分。 制造方法 黑管的制造方法（爐焊或電焊）由制造廠選擇。 鍍鋅采用熱浸鍍鋅法。 交貨狀態 5.3.1 鍍鋅鋼管以不帶螺紋交貨。 5.3.2 根據需方要求，公稱口徑大于10mm的鍍鋅鋼管可帶螺紋（錐形或圓柱形）交貨。每根鍍鋅鋼管帶一個鋼制或可鍛鑄鐵的鍍鋅管接頭（錐形或圓柱形）。 鍍鋅鋼管及其管接頭的螺紋種類應在合同中注明。 螺紋及管接頭 5.4.1 帶螺紋交貨的鍍鋅鋼管，螺紋應在鍍鋅后車制。螺紋應符合YB 822的規定。 5.4.2 鋼制管接頭應符合YB 238的規定；可鍛鑄鐵管接頭應符合YB 230的規定。 力學性能 鋼管鍍鋅前的力學性能應符合GB 3092的規定。 鍍鋅層的均勻性 鍍鋅鋼管應作鍍鋅層均勻性的試驗。鋼管試樣在硫酸銅溶液中連續浸漬5次不得變紅（鍍銅色）。 冷彎曲試驗 公稱口徑不大于50mm的鍍鋅鋼管應作冷彎曲試驗。彎曲角度為90°，彎曲半徑為外徑的8倍。試驗時不帶填充物，試樣焊縫處應置于彎曲方向的外側或上部。試驗后，試樣上不應有裂縫及鋅層剝落同象。 水壓試驗 水壓試驗應在黑管進行，也可用渦流探傷代替水壓試驗。試驗壓力或渦流探傷對比試樣尺寸應符合GB 3092的規定。 表面質量 鍍鋅鋼管的內外表面應有完整的鍍鋅層。不得有未度上鋅的黑斑和氣泡存在。允許有不大的粗糙面和局部的鋅瘤存在。 根據需方要求，并在合同中注明，鍍鋅鋼管表面可進行鈍化處理或涂以其他保護層。 鍍鋅層重量 根據需方要求，并在合同中注明，鍍鋅鋼管可作鍍鋅層的重量測定。其平均值應不小于500g/m2，但其中任何一個試樣不得小于480g/m2。 6 試驗方法 表面檢查 鍍鋅鋼管的內外表面應用肉眼逐根進行檢查。 尺寸檢查 鍍鋅鋼管應在鍍鋅前的黑管上用足夠精確度的量具逐根進行測量。 螺紋檢查 帶螺紋的鍍鋅鋼管，按YB 822的規定，用環規逐根檢查螺紋。 其他檢查 其他檢查項目、取樣數量和試驗方法應符合表3的規定。 表3
7 檢驗規則 檢查和驗收 鍍鋅鋼管的檢查和驗收由供方技術監督部門進行。 組批 鍍鋅鋼管按批進行檢查和驗收。每批由同一牌號、同一規格的鋼管組成。 每批鋼管的根數不得超過如下規定： 公稱口徑≤25mm…………………………………………………………………………1000根； 公稱口徑＞25～50mm……………………………………………………………………750根； 公稱口徑＞50mm…………………………………………………………………………500根。 復驗和判定 鍍鋅鋼管的復驗和判定規則應符合GB 2102的規定。 8 包裝、標志及質量證明書 鍍鋅鋼管的包裝、標及質量證明書應符合GB 2102的規定。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
